Qu'est-ce qu'un boulon d'ancrage auto-perceur ?
A Boulon d'ancrage auto-perceurest une barre d'acier filetée creuse qui sert à la fois de tige de forage et de tige d'ancrage. Pendant le forage, le coulis s'écoule à travers le noyau creux, liant l'ancrage directement à la formation environnante.
Le système est largement utilisé avec des équipements de forage tels queplates-formes de forage sur chenillesetcompresseurs d'air

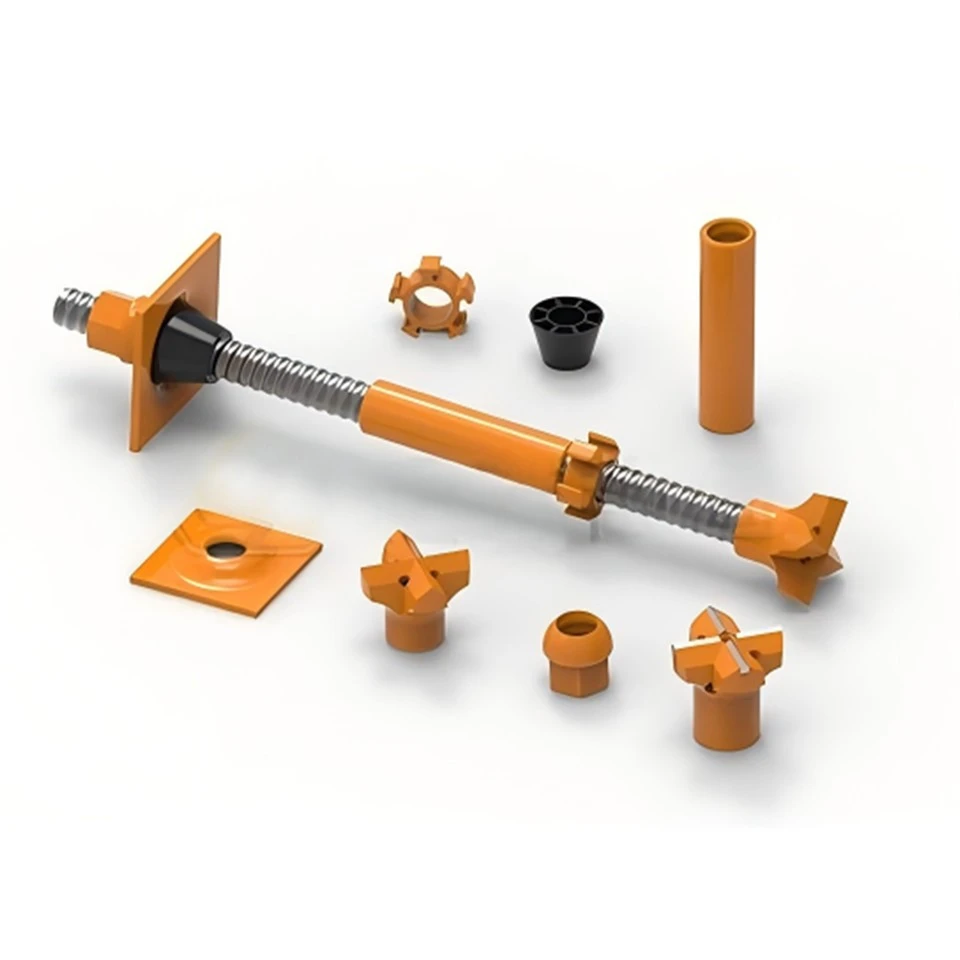

Composants du système d'ancrage auto-perceur
Un système SDA complet se compose de :
Barre d'ancrage creuse
Disponible en T30 / T40 / T45 / T52 / T73 / T76.
Forets
Différentes conditions de sol nécessitent différents bits :
Mèches en carbure
Morceaux d'argile
Mors croisés
Mors d'ailes
Coupleurs et écrous
Utilisé pour l'extension et la tension de la barre.
Plaques d'appui
Fournit un support en surface.
Accessoires d'injection de coulis
Principales caractéristiques du boulon d'ancrage auto-perceur Dminingwell
① Construction en une -étape – Aucun boîtier requis
Cette caractéristique le rend particulièrement adapté aux sols meubles ou meubles qui s’effondrent facilement.
② Capacité de charge élevée
Les filetages externes continus offrent une excellente résistance à la traction, répondant aux exigences de renforcement des fondations et de support rocheux.
③ Noyau creux pour le jointoiement
Assure un remplissage complet et une forte adhérence.
④ Large gamme de forets
Convient au sable, au gravier, aux roches altérées, aux roches fracturées et aux formations mixtes.
⑤ Protection anti-contre la corrosion en option
Galvanisation à chaud
Revêtement époxy
Double protection contre la corrosion
Paramètres techniques (exemples de modèles)
1. Barre d'ancrage creuse
| Image | Modèle | Résistance à la traction (kN) | Limite d'élasticité (kN) | Allongement (%) | Remarques |
|---|---|---|---|---|---|
| (image) | HER25N | 200 | 150 | 8 | Le filetage à gauche-ou à droite-peut être personnalisé |
2. Forets
| Image | Taper | Modèle | Diamètre (mm) | Conditions de sol appropriées |
|---|---|---|---|---|
| (image) | Mèche croisée en acier | HSR25/42 | 42 | Mudstone, gravier, craie, calcaire, sol argileux, remblai artificiel, béton fragile |
| (image) | Peu de carbure croisé | HSR25/42 | 42 | Roche tendre à moyenne, gravier avec galets, roche fracturée, béton non armé |
| (image) | Mors en acier à bouton | HSR25/42 | 42 | Formations brisées, grès tendres, calcaires, graviers, couches de roches tendres |
| (image) | Peu de carbure de bouton | HSR25/42 | 42 | Roches tendres à moyennement altérées, couches de pavés, tuf, phyllite, roche volcanique |
3. Noix
| Image | Taper | Modèle | Sur plats (mm) | Longueur (mm) | Remarques |
|---|---|---|---|---|---|
| (image) | Écrou hexagonal | HER25-L35 | 41 | 35 | Résistance-adaptée à la barre d'ancrage compatible |
| (image) | Écrou sphérique | HER25-L40.5 | 41 | 40.5 | Résistance-adaptée à la barre d'ancrage compatible |
4. Plaque d'ancrage
| Image | Taper | Modèle | Longueur du côté (mm) | Épaisseur (mm) | Remarques |
|---|---|---|---|---|---|
| (image) | Assiette Carrée | HER25-L150-T6 | 150 | 6 | Tailles personnalisées disponibles |
5. Adaptateur de foret
| Image | Modèle | Barre d'ancrage compatible | Embout compatible | Remarques |
|---|---|---|---|---|
| (image) | RSS25/R32 | R25 | R32 | Permet la connexion entre les barres d'ancrage R25 et les forets R32 plus grands |
6. Autres accessoires
| Image | Nom de l'accessoire |
|---|---|
| (image) | Manchon de guidage |
| (image) | Adaptateur d'injection rotatif |
| (image) | Adaptateur de tige pour perceuse pneumatique |
| (image) | Adaptateur de tige pour perceuse à roche hydraulique |
| (image) | Adaptateur de tige pour marteau DTH |
Applications du boulon d'ancrage auto-perceur
-
Le système est largement utilisé dans :
✔ Tunnels et construction souterraine
Pour le support rocheux, le renforcement des voûtes et le pré-injection.
【: Appareil de forage de tunnels】✔ Mines et cavernes
Boulons de toit, renfort des parois latérales.
✔ Stabilisation des pentes et prévention des glissements de terrain
Fonctionne efficacement dans les sols meubles et les pentes fracturées.
【 : Appareil de forage géotechnique】✔ Renforcement des fondations et micropieux
Les boulons d'ancrage auto-perceurs fonctionnent souvent aux côtés de :
【 :Foreuse rotative】
【 :Plate-forme hydraulique sur chenilles】
Comparaison : boulon SDA et ancrage traditionnel
| Méthode traditionnelle | Boulon SDA |
|---|---|
| Nécessite un boîtier | Aucun boîtier requis |
| Le forage s’effondre facilement | Forage stable même dans un sol meuble |
| Construction lente | Vitesse d'installation élevée |
| Processus en plusieurs-étapes | Forage + injection + ancrage en une étape- |
Comment les boulons SDA fonctionnent avec vos autres produits
Pour améliorer l'efficacité du forage, un système SDA est souvent associé à :
✔ Compresseur d'air à vis
Fournit un flux d'air continu à haute pression-pour le forage.
【 :Compresseur d'air à vis mobile】
✔ Marteau DTH et peu DTH
Lors du forage dans des formations géologiques plus dures.
【 :Série de marteaux DTH】
✔ Plate-forme de forage de puits d'eau / plate-forme de forage sur chenilles
Utilisé pour la préparation du sol et le forage de pré-support.
【 :Foreuse de puits d'eau】
【 :Foreuse pneumatique sur chenilles】
Pourquoi choisir le boulon d'ancrage auto-perceur Dminingwell ?
Barres d'ancrage en acier-à haute résistance
Gamme complète du T30 au T76
Production certifiée CE/ISO-
Longueurs personnalisées, forets, revêtements et accessoires
Grand inventaire et livraison rapide
Support technique solide et-expérience de projet à long terme
与企业品牌类内链自然结合:
【 :À propos de Dmininebien】
FAQ
Q1 : Les boulons d’ancrage auto-perceurs peuvent-ils être utilisés dans des formations sablonneuses ou effondrées ?
Oui. Les boulons SDA sont conçus pour les sols faibles, meubles et effondrés là où les ancrages traditionnels échouent.
Q2 : Puis-je choisir mon propre type de foret ?
Bien sûr. Nous proposons des mèches en argile, des mèches croisées, des mèches en carbure et des mèches à ailes en fonction de l'état de la roche.
Q3 : Fournissez-vous des systèmes SDA complets ?
Oui. Des barres creuses, des coupleurs, des écrous, des plaques, des embouts et des accessoires de jointoiement sont tous disponibles.
Q4 : Un revêtement anti-corrosion est-il disponible ?
Oui, une galvanisation à chaud-par immersion ou un revêtement époxy peuvent être ajoutés pour des projets-à long terme.
Q5 : Les boulons SDA peuvent-ils fonctionner avec vos appareils de forage ?
Oui. Les boulons SDA sont entièrement compatibles avec les perceuses Dminingwell :
