一, Qu'est-ce que la plate-forme de surface de surface du marteau supérieur?
Le plate-forme de forage de surface du marteau est une plate-forme de forage qui fixe le foret de roche sur le dessus du faisceau de propulsion, transmet l'énergie d'impact à travers la tige de forage et coopère avec le système de rotation et de propulsion pour terminer le fonctionnement du forage de surface . Il convient aux formations rocheuses dure et moyennes et moyennes, et est largement utilisée dans:
Construction de trou de dynamitage de mine à espace ouvert
Excavation de la fondation dans la construction des routes et des chemins de fer
Forage dans les usines et carrières en pierre
Projets d'infrastructure à grande échelle tels que les stations hydroélectriques
2, comment fonctionne la gréement de surface de surface du marteau supérieur
Les exercices de marteau supérieurs fonctionnent ensemble pour terminer les opérations de forage à travers trois actions principales:
Impact:Le foret rocheux hydraulique en haut génère une force d'impact haute fréquence, qui est transmise au bit de forage à travers la tige de forage creuse pour briser la roche .
Rotation :L'outil de forage est entraîné par un moteur rotatif indépendant à tourner pour coopérer avec l'impact pour former la coupe .
Propulsion :Le système de propulsion applique une pression stable vers le bas au bit de forage pour assurer la rupture de roche continue .
De plus, la plate-forme de forage est équipée d'un système d'élimination de la poussière, d'un système de changement de tige automatique, d'une cabine de fonctionnement, etc. . pour atteindre une efficacité et une sécurité opérationnelle plus élevées .
3, composants principaux de la plate-forme de surface du marteau supérieur
Marteau supérieur
Installé à l'extrémité avant du faisceau d'alimentation, produit une énergie d'impact à haute fréquence .
Habituellement conduit hydrauliquement, la fréquence d'impact peut atteindre 2500-3000 fois / minute .
Faisceau d'alimentation
Utilisé pour soutenir et guider le mouvement de l'outil de forage et peut être ajusté verticalement ou à un angle .
Système de tige de forage
Utilisation de la série T (telles que T38, T45, T51) TILLES DE DROYS HEXAGONNELLE HEXAGONNELS OU ROND ROND, CONNECTÉS AU ROCK DROY BIT .
Système d'alimentation hydraulique
Fournit une force motrice pour les exercices de roche, la propulsion, la rotation, les robots de robots, etc. .
Système d'élimination des poussières
Élimination de la poussière sèche ou humide, réduisant la pollution des poussières et améliorant la sécurité des opérations .
Dispositif de voyage
Type de chenilles principalement, adapté à un terrain accidenté; Certains modèles sont roulés .
Système opérateur

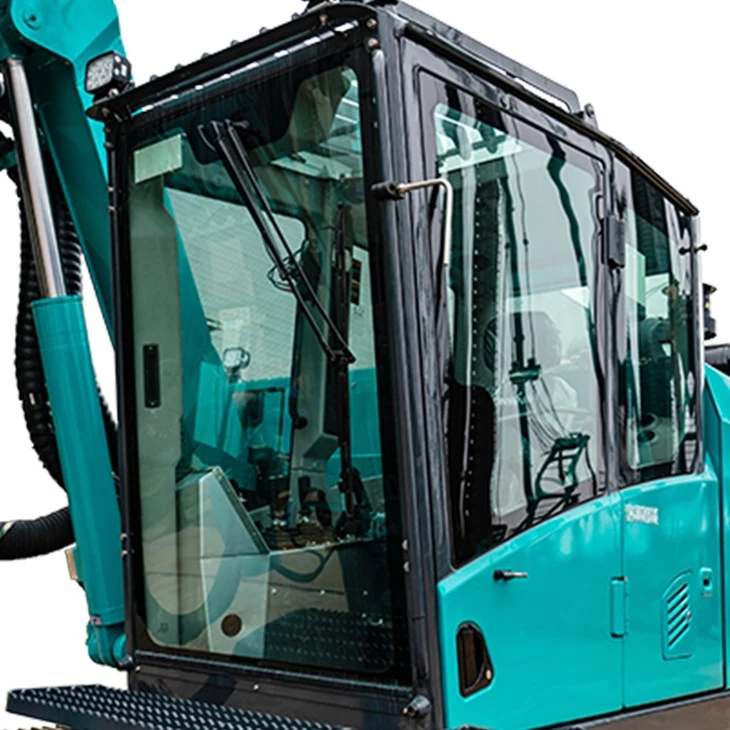

Les plates-formes de forage modernes sont équipées d'une cabine, d'une interface de contrôle LCD et même de la télécommande sans fil ou d'une opération à distance .
4, avantages et caractéristiques de la plate-forme de surface du marteau supérieur
Vitesse de forage rapide
Fréquence d'impact élevé et énergie concentrée, adaptée à la roche dure .
Haute qualité perforation
Diamètre de forage stable et petite déviation, propice à une conception de dynamitage précise .
Efficacité énergétique
Comparé aux plates-formes de forage DTH, elle est plus efficace dans la roche moyen et a une consommation d'énergie unitaire plus faible .
Haut degré d'intelligence
Les plates-formes de forage modernes ont des fonctions telles que le positionnement GPS, l'enregistrement des données de forage et le système de modification automatique de la tige .
Entretien facile
Conception modulaire, les composants clés sont faciles à remplacer et à maintenir .
5, HAUT HAMMER VS . DTH
| projet | Forage du marteau supérieur | Forage DTH |
|---|---|---|
| Formations rocheuses applicables | Moyen à dure du hard rock | Couches de rock difficile à très dur et brisées |
| Diamètre de forage | Ouverture petite à moyenne (64–127 mm) | Ouverture moyenne à grande (90–300 mm) |
| Profondeur de forage | Modéré (<40 m) | Larger (>100m) |
| Efficacité | Haut (mieux pour le rocher moyen) | Plus élevé (meilleure efficacité en roche dure) |
| Consommation d'énergie / efficacité économique | Consommation à faible et faible énergie par unité | Consommation de gaz élevée, coût relativement élevé |
6, conclusion
Le gréement de forage de surface du marteau supérieur occupe une position importante dans les champs mondiaux d'ingénierie des mines et de la fondation en raison de son impact à haute fréquence, de son forage efficace et de son contrôle précis . est particulièrement adapté aux zones de roche durs moyennes . Si le projet nécessite une formation de trous rapides, une position de trous précise et un coût strict, l'exercice supérieur est incontestable la solution préférée.
Si vous avez des besoins spécifiques (type de roche, diamètre du trou, profondeur, objectif), je peux vous aider à recommander un modèle approprié et à fournir une prise en charge technique des paramètres .
Détail du produit

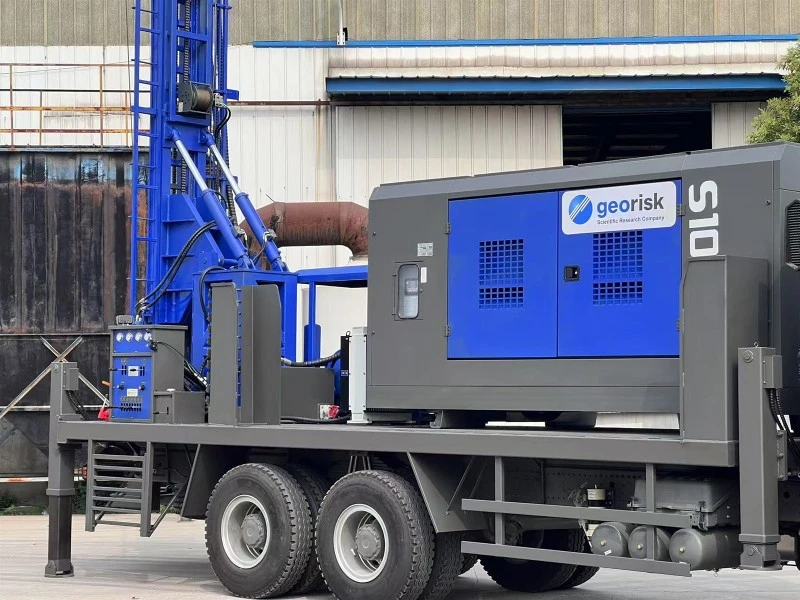

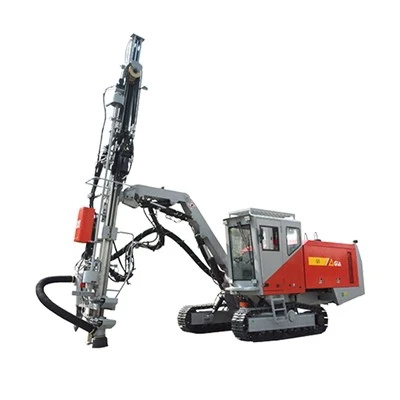

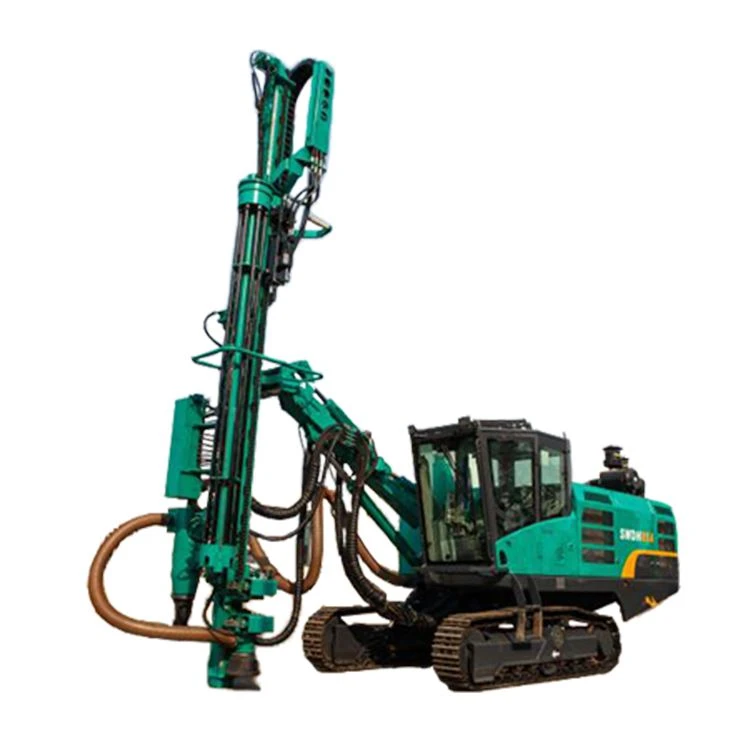

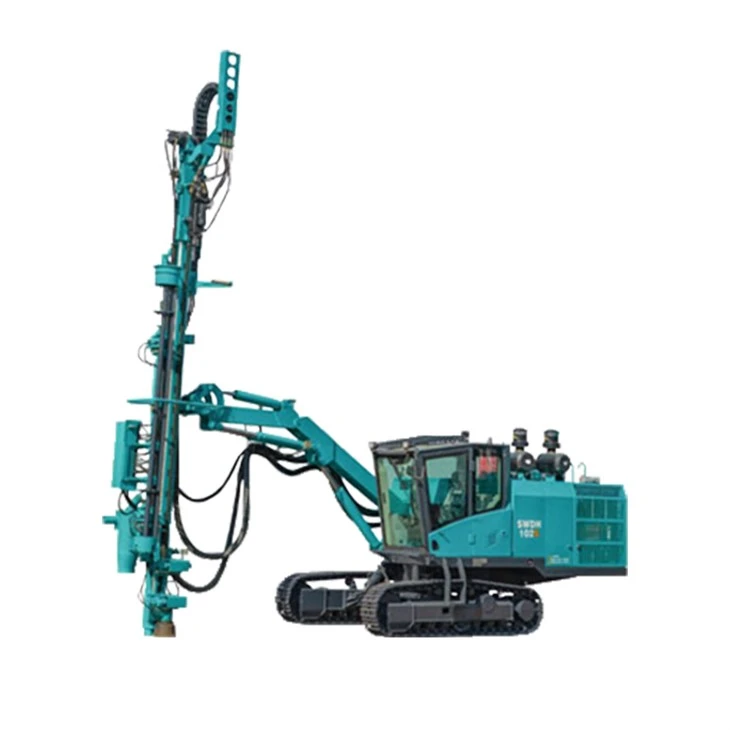

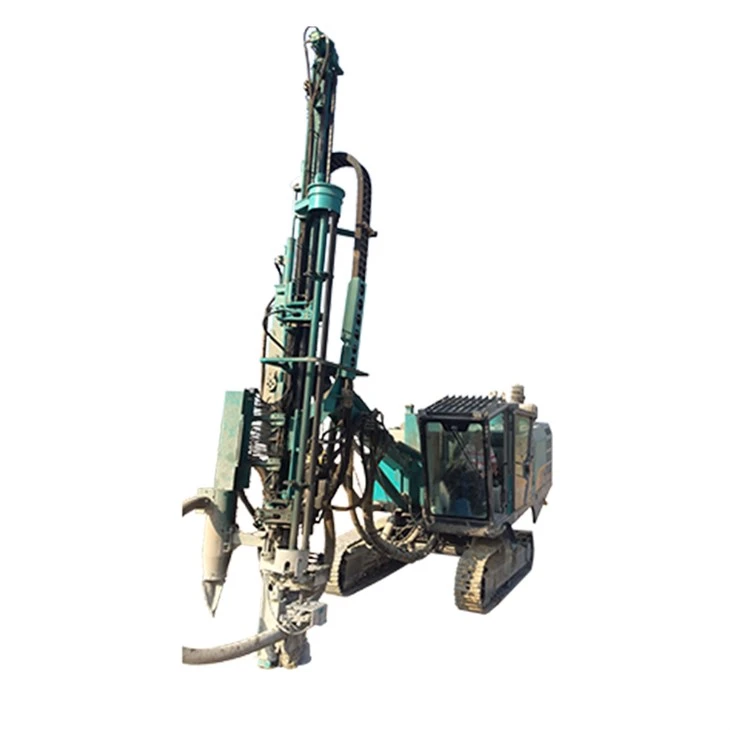

Cette plate-forme de forage à marteau supérieur est équipée d'un exercice de roche hydraulique avancé connu pour ses capacités de forage rapide, son efficacité énergétique, son mouvement adaptable, ses compétences d'escalade robustes et sa compétence dans l'exécution de tâches de forage sur des paysages complexes .

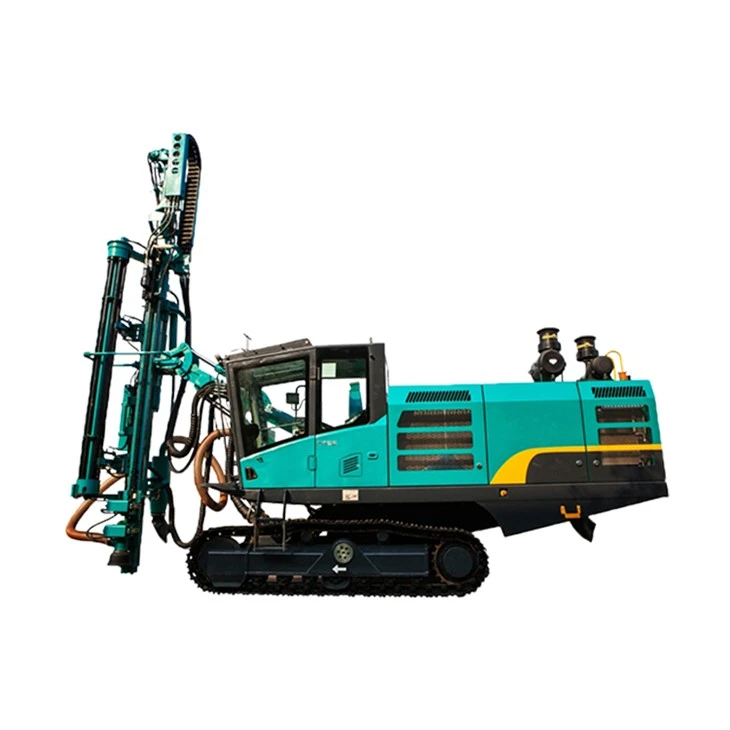

La correspondance de puissance du moteur à moteur à air rocheux de la machine à forage de marteau à ciel ouvert de la série SWDH est raisonnable, ce qui peut réduire considérablement la consommation de carburant . Les caractéristiques complètes de la plate-forme de forage hydraulique sont:
1. Drillage de roche hydraulique haute puissance, avec une grande énergie et une fonction de contre-attaque à impact, réduisant efficacement le risque de collage de forage et d'économie d'outils de forage;
2. Les composants principaux sont des marques de renommée internationale, avec une bonne fiabilité, une efficacité opérationnelle élevée et une faible consommation d'énergie;
3. Rock Drill-Air Compressor-Engine Benchmark Matching, Mode de fonctionnement double économique / puissant, adaptabilité à large roche et faible coût d'exploitation;
4. La plate-forme de forage hydraulique du Crawler entier a une structure compacte, une vitesse de marche rapide et flexible et rapide et une forte capacité hors route;
5. La plate-forme de forage DTH hydraulique adopte un bras de forage pliable pour couvrir la zone de forage en même temps, ce qui convient au forage contrôlé à angle multi-angles et à un positionnement de forage rapide et rapide .
6. Il en utilisant des rails de guidage double face dessinés à froid pour former des poutres de propulsion en acier structurel, avec une forte résistance et une bonne précision de guidage .
7. Forage à trous multi-angles, trous d'azimut verticaux, inclinés et horizontaux peut être foré .
8. Système de contrôle inférieur commun intelligent, contrôle précis de l'angle et de la profondeur .
9. Planification du chemin, planification de séquence de trous, guidage graphique, positionnement rapide .
Application
La machine à forage de plate-forme hydraulique peut être utilisée pour le forage du dynamitage des roches dans les carrières, l'ingénierie civil, l'ingénierie routière, les mines à ciel ouvert et la construction de la centrale hydroélectrique .
Expédition et paiement
Chaque morceau d'équipement Miningwell et de plate-forme de forage subit un contrôle de sécurité rigoureux pour assurer la sécurité de la cargaison dans le conteneur .
Nos méthodes de paiement: carte de crédit, L / C, T / T, Western Union, et nous soutenons l'expédition par air et par mer .
|
Paramètres techniques |
SWDH89S |
SWDH102 |
SWDH115F |
|
Paramètres de travail |
|||
|
Plage de trous (mm) |
64-115 |
76-127 |
76-127 |
|
Modèle de tige de forage |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
Longueur de la tige de forage (mm) |
3660 |
3660 |
3050 |
|
Profondeur de forage économique (mm) |
24 |
24 |
21 |
|
Drifter rocheux hydraulique |
|||
|
Power Impact (KW) |
14 |
18 |
20 |
|
Couple de rotation (nm) |
700 |
1000 |
1300 |
|
Vitesse de rotation (nm) |
0-180 |
0-150 |
0-175 |
|
Moteur diesel |
|||
|
Modèle |
Cat C7.1 |
Cat C7.1 |
QSB4.5 |
|
Power (KW / RPM) |
168/2200 |
168/2200 |
97/2200 |
|
Réservoir de carburant (L) |
450 |
450 |
300 |
|
Compresseur d'air |
|||
|
Pression (bar) |
8 |
10 |
/ |
|
F . a . d (m3 / min) |
8 |
10 |
/ |
|
Trépan |
|||
|
Taper |
Bras pliant |
Bras pliant |
Bras droit unique |
|
Angle de levage (degré) |
+70~-10 |
+70~-10 |
-30~+45 |
|
Angle de pliage (degré) |
65~165 |
65~165 |
/ |
|
Angle de swing (degré) |
+20~-30 |
+20~-30 |
+30~-30 |
|
Partie avancée |
|||
|
Longueur d'avance (mm) |
7300 |
7300 |
6700 |
|
AVC de compensation (mm) |
1200 |
1200 |
1200 |
|
Angle avant (degré) |
140 |
140 |
140 |
|
Flip Angle (degré) |
-20~90 |
-20~90 |
-20~90 |
|
Max . taux d'avance (m / s) |
0.8 |
0.8 |
0.8 |
|
Max . propulsion (kN) |
25 |
25 |
25 |
|
Capacité de marche |
|||
|
Max . vitesse de marche (km / h) |
4.2 |
4.2 |
4.2 |
|
Max . Traction (kN) |
100 |
100 |
80 |
|
Gradabilité (degré) |
25 degrés |
25 degrés |
25 degrés |
|
Angle de balançoire du cadre de piste (degré) |
-7~+12 |
-7~+12 |
-10~+10 |
|
Déclaration au sol du châssis (mm) |
400 |
400 |
400 |
|
Dimensions |
|||
|
Poids (kg) |
15000 |
15000 |
12000 |
|
Longueur * Largeur * Hauteur (fonctionnement) (M) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
Longueur * Largeur * Hauteur (transport) (M) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
