Plates-formes de forage d'exploration géologique de la série HZ-

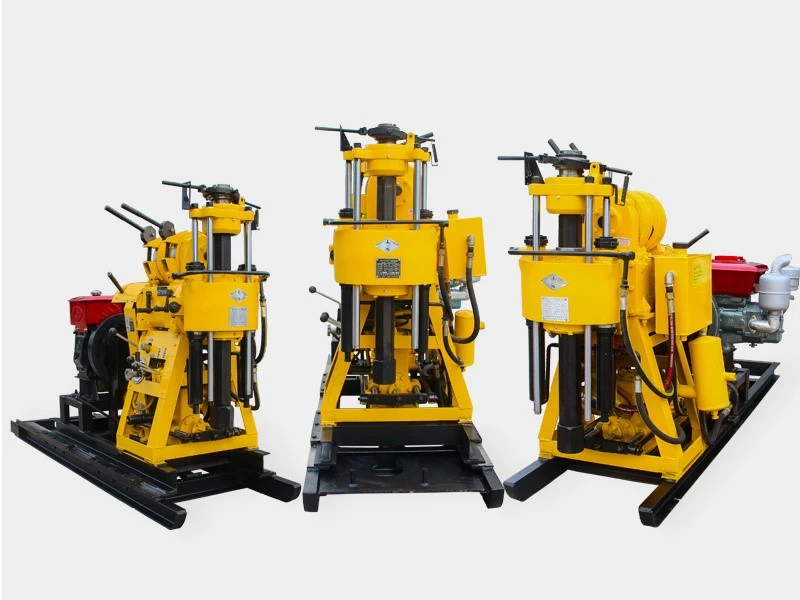

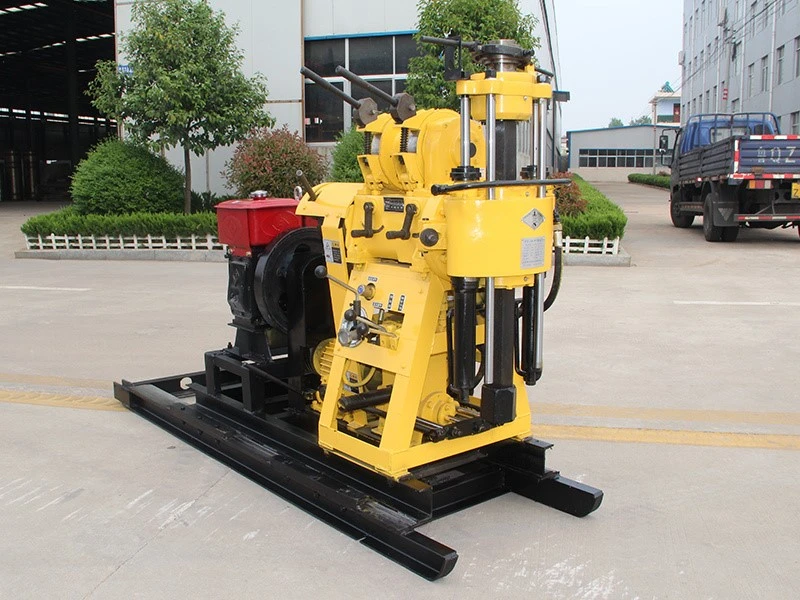

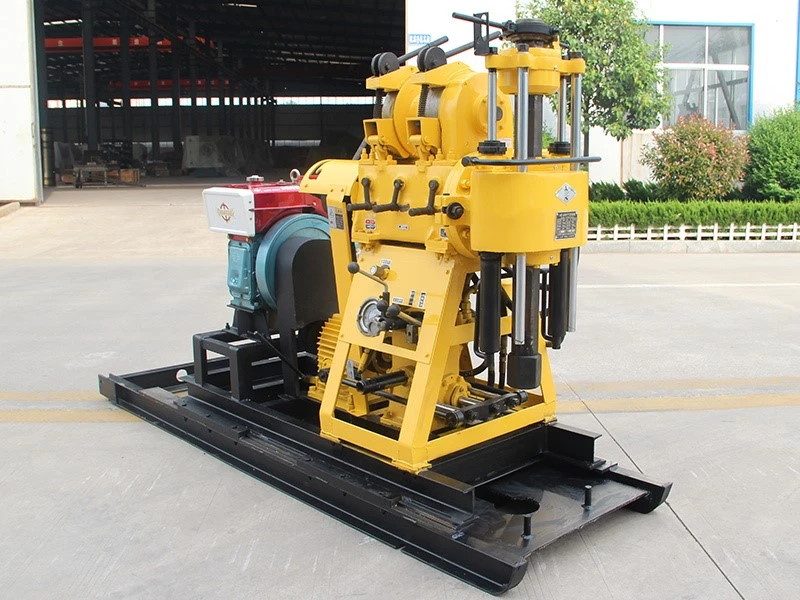

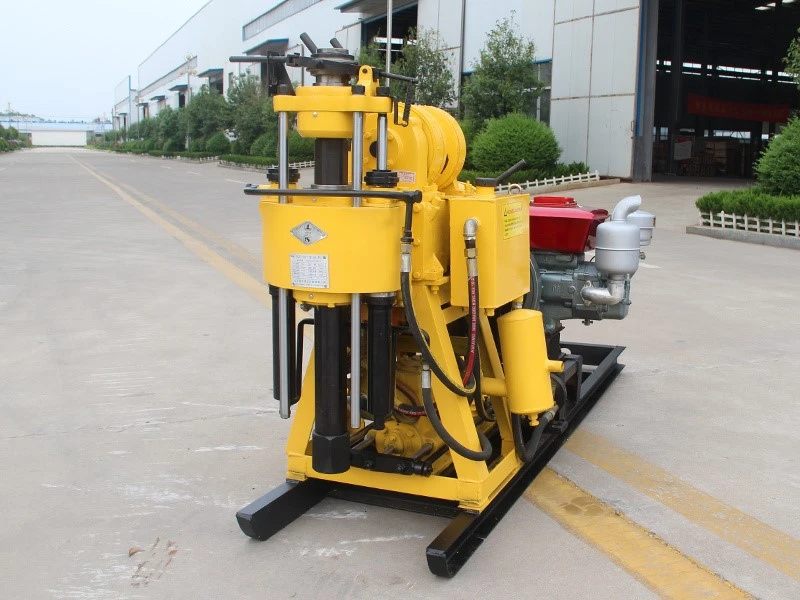

Carotteuses HZ-130YY / HZ-180YY / HZ-200YY
LePlate-forme de forage d'exploration géologique de la série HZ-est une solution éprouvée et-efficace pourenquête géotechnique, carottage, forage de puits d'eau et étude géologique.
Y comprisHZ-130YY, HZ-180YY et HZ-200YY, cette série est connue pour sa fiabilité, sa portabilité et sa forte capacité de forage dans des formations complexes.
En tant queplate-forme de forage d'exploration portative, la série HZ-prend en charge le forage vertical et incliné, ce qui la rend idéale pour les projets-longues distances, les sites distants et les petites et moyennes équipes d'ingénierie.
⭐ Principales fonctionnalités
✔ Forte performance d'exploration géologique
Leappareil de forage d'exploration géologiqueLa structure utilise un axe renforcé et une conception à quatre-roulements pour garantir la stabilité dans les formations de gravier, de sable et de roches.
✔ Couple élevé et carottage puissant
En tant quemachine de forage de noyau, la série HZ-offre un couple élevé et une pénétration efficace à l'aide de tiges de forage de 53 × 59 mm, adaptées à la fois à l'argile et au substrat rocheux.
✔ Angles de perçage flexibles
Prise en charge75 degrés –90 degrésforage, idéal pour l'étude des sols, le forage géotechnique, les petits puits d'eau et l'étude minérale.
✔ Options d'alimentation efficaces
Moteur électrique :15 kW
Moteur diesel:22 CV
Ces systèmes électriques garantissent des performances fiables dans toutes les plates-formes de forage de la série HZ-.
✔ Portable et facile à utiliser
Le cadre compact rend lePlate-forme de forage série HZfacile à transporter entre les sites, idéal pour les sociétés d'arpentage et les entrepreneurs en ingénierie.
Paramètre technique
| Modèle | HZ-130YY | HZ-180YY | HZ-200YY |
| Profondeur de perçage | 10-130m | 180m | 30--200m |
| Diamètre maximum du trou ouvert. | 220 mm | 220 mm | 300mm |
| Diamètre du trou d'extrémité. | 75mm | 75 46mm | 75mm |
| Calibre de tige de forage | 42/50mm | 50 42mm | 50mm |
| Angle de perçage | 90 degrés -75 degrés | 90 degrés -75 degrés | 90 degrés -75 degrés |
| Course de déplacement de la plate-forme de forage | 400mm | 400mm | 400mm |
| Poids de forage (n'inclut pas la puissance) | 560 kg | 610 kg | 1080 kg |
| Dimensions de la machine unitaire | 2.5×1×1.3m | 2.1×0.9×1.3m | 2.5×1×1.3m |
| Broche | |||
| Vitesse de broche | 142, 285, 570 tr/min | 130, 300, 480, 730, 830, 1045 tr/min | 64 128 287 557 tr/min |
| Course de broche | 450mm | 450mm | 450mm |
| Treuil | |||
| Capacité de levage maximale | 1600 kg | 2000 kg | 2400 kg |
| Vitesse de levage sur une seule ligne | 0.41, 0.82, 1.64m/s | 0.32, 0.67, 1.06m/s | 0.41, 0.82, 1.64m/s |
| Diamètre du câble. | Ø9,3mm | Ø12,5mm | 12,5 mm |
| Capacité du rouleau du treuil | 27m | 35m | 35m |
| Pompe à boue | |||
| Taper | Monocylindre horizontal à double-action | Monocylindre horizontal à double-action | Action double à urne unique horizontale- |
| Couler | Moteur diesel 95L/min Moteur électrique 77L/min | 95 77 L/min | 160L/min |
| Pression maximale | 1,2 MPa | 1,2 MPa | 1,5 MPa |
| Pression de travail | 0,7 MPa | 0,7 MPa | 0,7 MPa |
| Tuyau d'aspiration dia. | 51mm | 51mm | 51mm |
| Diamètre du tuyau de sortie. | 32mm | 32mm | 38mm |
| Unité de puissance | |||
| Moteur diesel | Modèle S1110, 20 CV | Modèle S1110, 20 CV | Modèle S1115, 22 CV, 2000 tr/min |
| Moteur électrique | Y160M-4, 11 kW | Y160M-4, 11 kW, 1440 tr/min | Y160M-4, 15 kW, 1440 tr/min |
⚙️ Spécifications techniques
Système d'alimentation
Leplate-forme de forage hydrauliqueLa configuration garantit un couple constant et un perçage en douceur.
Moteur électrique :15 kW
Moteur diesel:22 CV
Système de forage
Angle de perçage :75 degrés –90 degrés
Convient pour : sol, argile, gravier, grès, substrat rocheux.
Tiges hexagonales pour une transmission de couple stable
Système de treuil
Force de levage :1 600 à 2 400 kg
Engrenages planétaires robustes-
Grand tambour pour puits plus profonds
Pompe à boue (en option)
BW-160 / BW-250 disponible
Idéal pour les deuxappareil de forage géotechniqueopérations et forage de puits d’eau
🏗 Applications
La série HZ-convient :
Exploration géologique
Carottage et étude minérale
Applications des appareils de forage pour l'étude des sols
Génie géotechnique
Projets de carottage de puits d'eau
Besoins en équipements de forage pour études géologiques
Enquête sur les fondations et la construction
Opérations de carottage au diamant pour l'échantillonnage de roches
Qu'il soit utilisé commeplate-forme de forage d'exploration portativeou unplate-forme de forage de carottage de puits d'eau, la série HZ-offre des performances exceptionnelles dans diverses applications.
💡 Pourquoi choisir la série HZ- ?
⭐ Coût élevé-Performances
Équipement de forage abordable et fiable, adapté à un déploiement à grande échelle.
⭐ Pièces de rechange faciles
Toutes les parties duPlate-forme de forage série HZsont standardisés et faciles à remplacer dans le monde entier.
⭐ Forte polyvalence
Fonctionne avec des pompes à boue, des tiges de forage, des forets PDC, des forets diamantés et divers outils d'exploration.
⭐ Stable et longue durée de vie
Structure renforcée avec une durabilité à long terme-en fonctionnement continu.
⭐ Personnalisation OEM
Logo, couleur, options d'alimentation et packs d'accessoires disponibles.
❓ FAQ
T1. À quelle profondeur la série HZ-peut-elle forer ?
A : 130 à 200 m selon le modèle.
Q2. Est-ce adapté au hard rock ?
R : Oui, surtout lorsqu'il est équipé de PDC etmachine de forage de noyau de diamantmorceaux.
Q3. Est-ce qu'il prend en charge le perçage angulaire ?
R : Oui, de75 degrés –90 degrés, idéal pour les forages géotechniques et l'étude des sols.
Q4. Quel est le système électrique ?
A : Moteur électrique de 15 kW ou moteur diesel de 22 CV.
Q5. Puis-je acheter des outils de perçage complets ensemble ?
R : Oui, - tiges, embouts, pompes à boue et outils sont disponibles sous forme de packages complets.
