Caractéristiques
|
Paramètres techniques |
Spécification de la tige de forage (mm) |
Profondeur de forage (m) |
|
|
Garniture de forage domestique |
Type d'épaississement intérieur |
42 |
1400 |
|
50 |
1000 |
||
|
60 |
830 |
||
|
Le carottage du cordage |
55.5 |
1250 |
|
|
71 |
1000 |
||
|
89 |
800 |
||
|
Garniture de forage DCDMA |
Garniture de forage BQ |
1300 |
|
|
Garniture de forage NQ |
1000 |
||
|
Garniture de forage QG |
750 |
||
|
Garniture de forage PQ |
420 |
||
|
Type d'épaississement extérieur |
60 |
800 |
|
|
73 |
500 |
||
|
89 |
300 |
||
|
Angle de perçage |
0 degré -360 degré |
||
|
Moteur |
Modèle |
Pouvoir |
Vitesse |
|
Moteur |
Y225S-4 |
37 kW |
1480 tr/min |
|
Moteur diesel |
CA4110 |
81 kW |
2800 tr/min |
|
Gyrateur |
|||
|
Type: type rotatif de machine d'alimentation hydraulique à double cylindre |
|||
|
Diamètre de la verticale |
φ93mm |
||
|
arbre traversant le trou |
|||
|
Vitesse de broche verticale |
|||
|
Rotation avant (tr/min) |
60/90/166/272/379/481/183/296/514/835/1164/1476 |
||
|
Vitesse inverse (r/min) |
63/198 |
||
|
Max. couple de l'arbre vertical |
8000N·m |
||
|
Course verticale |
600 mm |
||
|
Max. gravité de l'axe vertical |
125KN |
||
|
Max. pression verticale de l'arbre |
90KN |
||
|
Hisser |
|||
|
Type : Entraînement planétaire, frein à poignée |
|||
|
Diamètre du câble métallique |
φ18,5 mm |
||
|
Capacité du câble métallique à tambour |
95 m (plaie sept couches) |
||
|
Max. force de levage d'une corde à simple |
45KN |
||
|
Vitesse de levage du câble métallique |
|||
|
Vitesse linéaire du tambour (m/s) |
0.7-2,68 m/s (douze niveaux) |
||
|
L'embrayage |
|||
|
Type: embrayage à friction à disque unique sec spécial automobile |
|||
|
(associé à la boîte de vitesses 6T46) |
|||
|
Le système hydraulique |
|||
|
La pression du système |
|||
|
La pression nominale |
20Mpa |
||
|
La pression la plus élevée |
25Mpa |
||
|
Capacité |
20 ml/litre |
||
|
Section de crémaillère |
|||
|
Type : type patin (avec base coulissante) |
|||
|
Course arrière du gréement |
460 millimètre |
||
|
Distance des trous |
260 millimètre |
||
|
Dimension (L*L*H) |
3550 * 2200 * 3100mm |
||
|
Poids du plate-forme (avec moteur électrique) |
6300 kg |
||
Détail du produit
- Nom de marque : miningwell
- Quantité minimum de commande : 1 jeu
- Détails de l'emballage : emballage standard d'exportation
- Délai de livraison : 15-20 jours
- Conditions de paiement : L/C, T/T, Western Union

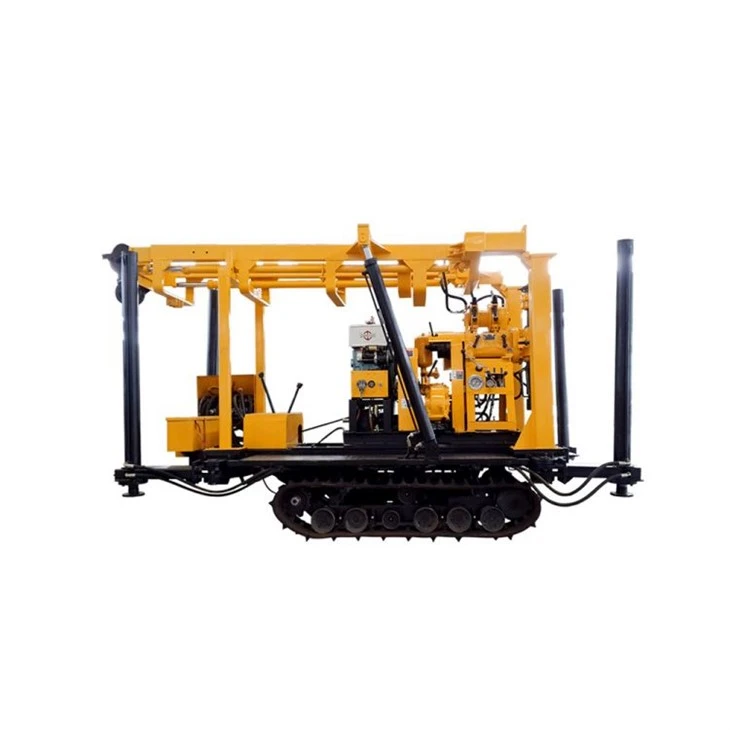

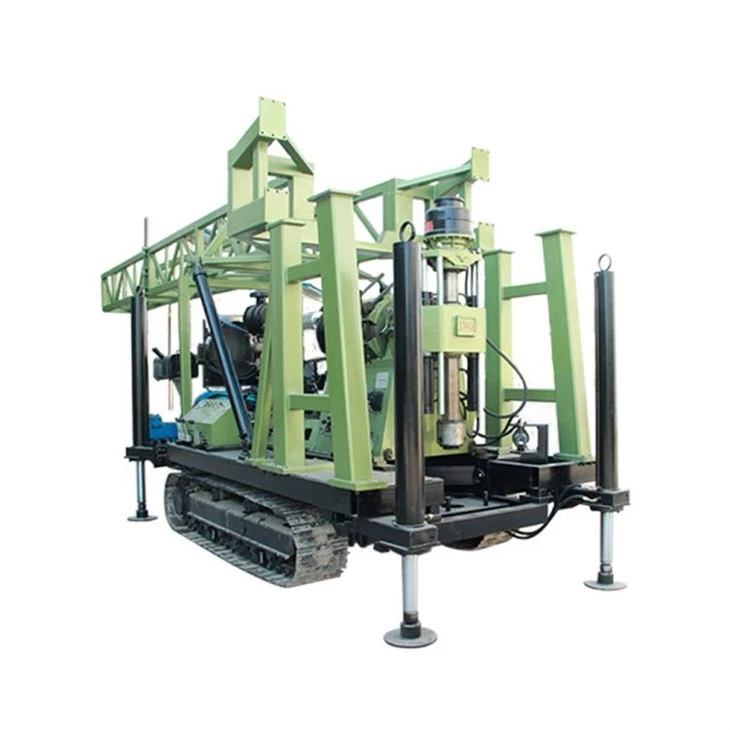

XY-44A Principales caractéristiques du carottage de roche sur chenilles
1. Avec plus d'étages de vitesse de rotation (12 avant et 2 arrière) et une plage de vitesse de rotation raisonnable, un couple à faible vitesse (jusqu'à 8 000 N.m), il convient non seulement au carottage en alliage et au diamant, mais également à l'exploration géologique technique. , forage de puits hydrologiques et construction de pieux de fondation.
2. Diamètre de trou traversant d'arbre vertical (93 mm), alimentation hydraulique à double cylindre, course longue (jusqu'à 600 mm), forte adaptabilité du processus, particulièrement adapté au forage de carottage de corde de tige de forage de grand diamètre (carottage supérieur), ce qui est propice au forage améliorant l'efficacité du forage.
3. Adoption de la transmission Tsinghua Wanliyang 6T46, largement adaptée aux modèles de camions Foton, JAC, Kaima, Wuzheng et autres. Technologie mature, qualité stable, forte capacité de surcharge, stations-service et accessoires après-vente dans tout le pays.
4. Le mandrin hydraulique est un serrage à ressort à disque, un vérin hydraulique de libération et un mandrin hydraulique à centrage automatique à trois cavités.
5. La configuration hydraulique intègre une pompe à huile à engrenages pour fournir de l'huile, garantissant une installation simple, une convivialité, une consommation d'énergie minimale, une basse température d'huile et un fonctionnement constant. Cet appareil est équipé d'une pompe à huile manuelle ; en cas de panne du moteur, la pompe manuelle reste utilisable pour extraire les instruments de forage dans la cavité.
6. Ce moteur peut être équipé soit du moteur atmosphérique FAW TIANCHAI 4110 (81 kW), soit de la variante turbocompressée Guangxi Yuchai 4110 (105 kW).
7. La foreuse montée sur chenilles a un centre de gravité bas, une longue distance de déplacement (460 mm), une fixation ferme et un forage stable à grande vitesse.
8. Équipé d'un compteur anti-vibration, ce qui est utile pour le contrôle du diamètre du trou. Moins de poignée de chargement et de déchargement, transport flexible.
9. Il adopte un châssis sur chenilles et la course du cylindre de stabilisation de 1,5 m peut être chargée automatiquement, ce qui est pratique pour le déplacement et le transport.
Application principale
Principalement utilisées dans des domaines tels que la géologie, la métallurgie, le charbon, l'hydrologie et l'ingénierie, ces plates-formes de carottage conviennent également à l'ingénierie géologique, à l'exploration du pétrole et du gaz peu profonds, à la ventilation des tunnels miniers, aux systèmes de drainage, au forage de puits hydrologiques et à la construction de grands pieux de fondation.
