Le petit forage du trou est un équipement de forage qui intègre la technologie de forage du marteau en bas du trou et convient aux formations de roche dure à dure à dure. Il est largement utilisé dans l'exploitation minière, le renforcement des fondations, le forage des puits d'eau, l'ingénierie d'ancrage et d'autres champs. Par rapport aux plates-formes de forage montées sur le véhicule ou au robot, la perceuse de type support en bas du trou a une structure plus simple et une forte mobilité, et convient aux opérations dans de petits espaces ou dans les montagnes et les plates-formes.
一 Qu'est-ce qui est petit dans le forage du trou?

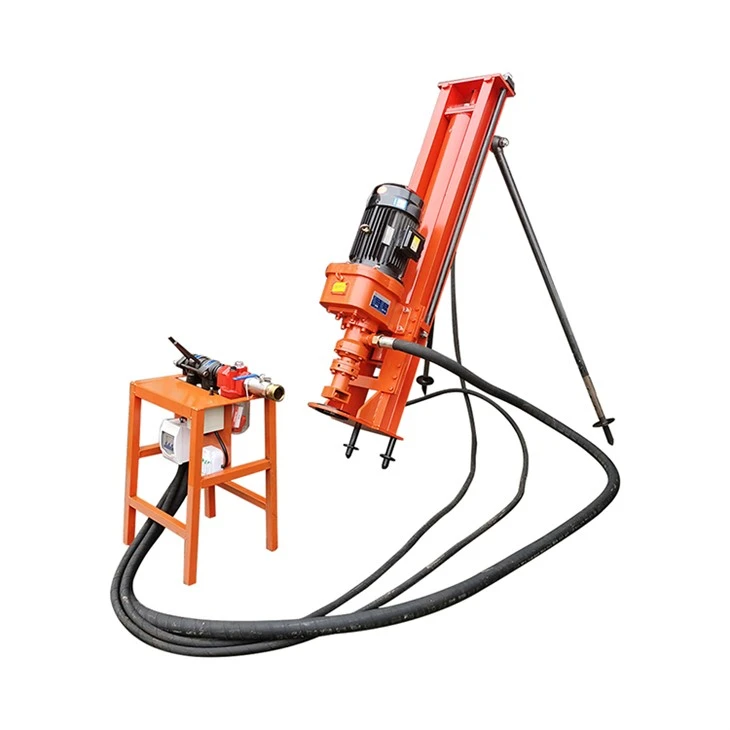

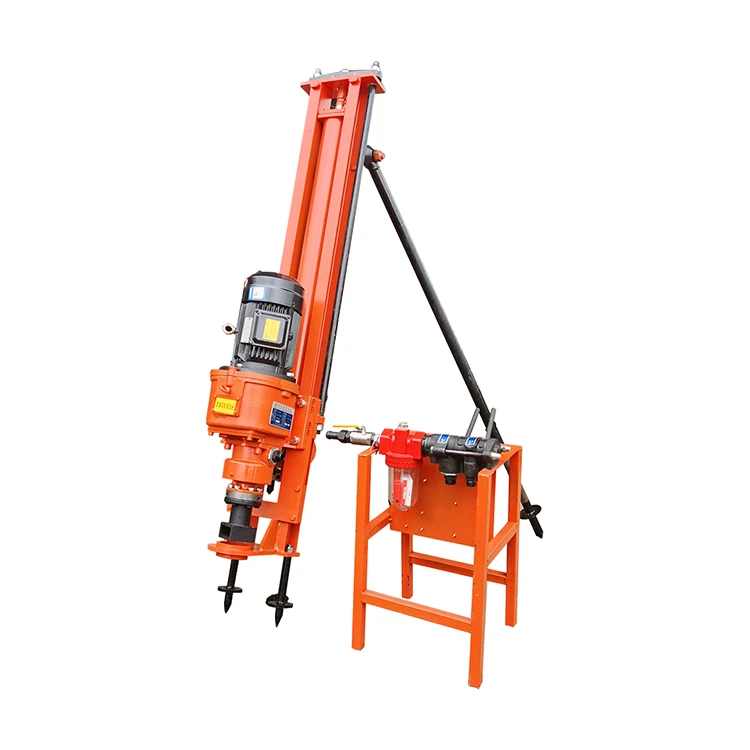

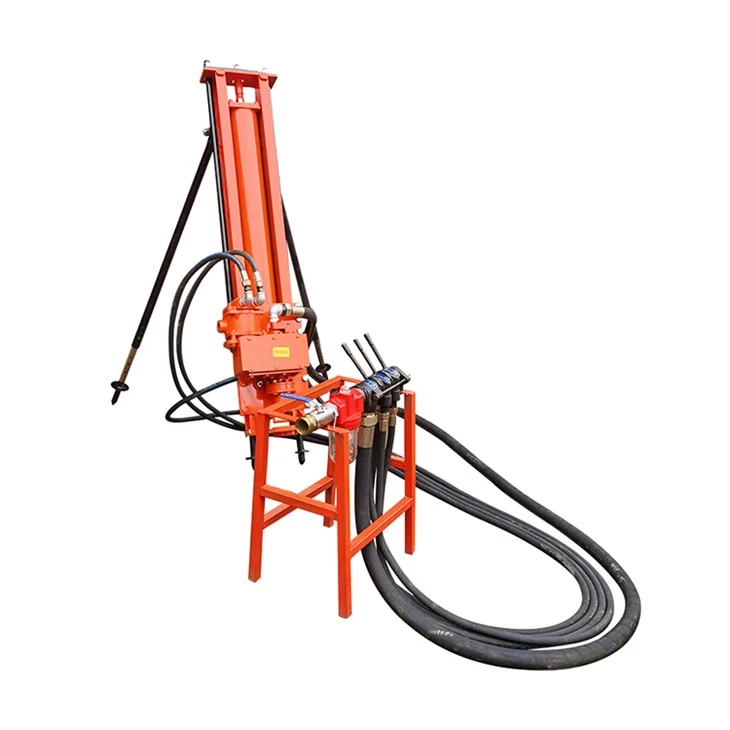

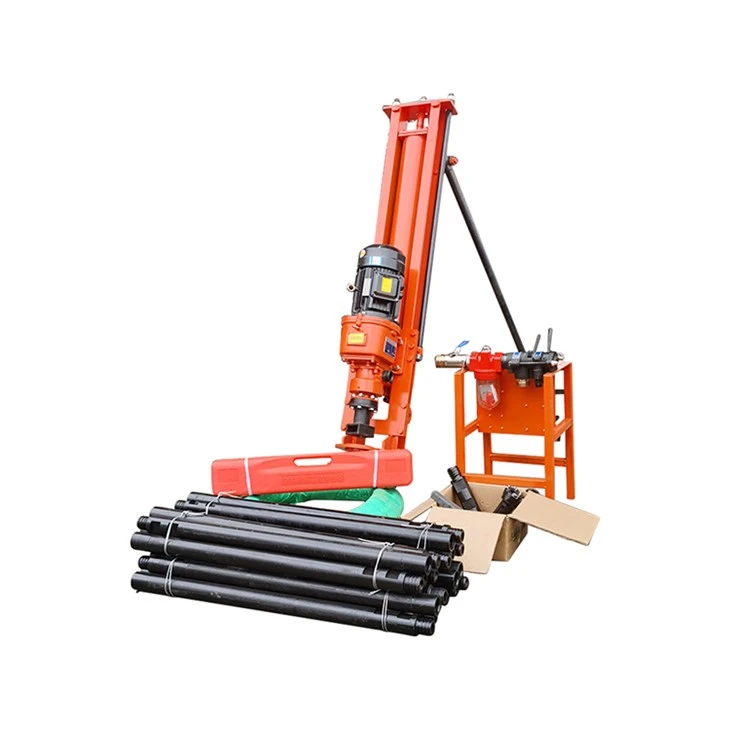

Le petit forage du trou est un équipement de forage avec un support en tant que structure de base, équipé d'un système d'alimentation, d'un dispositif d'impact de marteau en bas, d'un mécanisme de propulsion et d'un système de contrôle. Son principe de travail est d'utiliser de l'air à haute pression pour conduire le marteau en bas pour le forage à impact efficace, et coopérer avec le mécanisme rotatif pour briser la roche et former un forage.
2 Petits dans la composition structurelle du forage du trou
Corps de rack (support)
Il s'agit généralement d'un cadre de structure en acier avec des jambes fixes ou une base coulissante, qui peut être déplacée manuellement ou ajustée dans une petite plage; Il peut être équipé d'un dispositif de levage pour ajuster la hauteur ou l'angle de forage (comme le forage horizontal, le forage oblique, le forage vertical).
Dth marteau + bit
Utilisé pour contacter directement les formations rocheuses et les briser grâce à un impact à haute fréquence; Le marteau en bas du trou entraîne le piston pour se déplacer à grande vitesse dans l'air comprimé.
Agence de promotion
Il est généralement entraîné par un cylindre ou une chaîne, qui peut réaliser un progrès stable de l'outil de forage; La force de propulsion affecte directement la profondeur et l'efficacité du forage.
Tête de rotation (tête d'alimentation)
Il fournit un mouvement rotatif pour le foret et coopère avec le marteau en bas pour briser la roche. Les modes d'entraînement comprennent l'hydraulique, l'électricité ou le pneumatique.
Système de source d'air
Un compresseur d'air à vis externe (par exemple 17 bar / 24 bars, 10–30 m³ / min) est généralement nécessaire pour fournir l'air comprimé requis pour que le marteau en bas de trous fonctionne.
Système de contrôle
Y compris des fonctions telles que la propulsion, la rotation, le décollage et l'atterrissage, le réglage de l'angle, etc.; Les modèles haut de gamme peuvent être équipés d'une télécommande sans fil ou d'une console de commande électrique en option.
3 avantages clés
Structure compacte et opération flexible
Petite empreinte peut être utilisée dans un terrain étroit, raide et irrégulier.
Adaptabilité forte
Peut percer la roche dure, la roche douce, la couche lâche et d'autres conditions géologiques;
Peut être utilisé pour le forage vertical, oblique ou horizontal.
Faible coût
Pas besoin d'un châssis complet du véhicule, les coûts de fabrication et de transport sont inférieurs aux plates-formes de forage montées sur le véhicule;
Convient pour les petits et moyens projets ou les projets locaux.
Entretien facile
Structure simple, peu de composants, facile à entretenir et à maintenir;
La plupart des pièces sont très polyvalentes et faciles à remplacer.
4 scénarios d'application typiques
Forage et dynamitage de mine à espace ouvert
Forage du trou d'ancrage de la pente
Micro Water Well Forling
Fondation de la Fondation du bâtiment Forage
Trous géothermiques, petits trous de pile
5 Référence des paramètres techniques (exemple)
| Projet |
Paramètre |
| Gamme de diamètre de forage |
90–165 mm |
| Profondeur de forage maximale |
30–60 米 (selon la couche rocheuse et le volume d'air) |
| Avancer un coup |
1.5–3 米 |
| Pression d'air qui fonctionne |
1,2–2,5 MPa (bars 12–25) |
| Consommation d'air |
10–26 m³ / min |
| Vitesse de rotation |
0 - 80 tr / min |
| Force avancée / force de levage |
3000–6000 N |
| Poids total de la machine |
800–1800 kg (différents modèles) |
| Mode d'entraînement |
Électrique / diesel / pneumatique |
6 comparaison avec les exercices DTH montés sur chenille / véhicule
| Projet |
Petit dans le forage du trou |
Crawler sur le forage du trou |
Monté sur le véhicule dans le foret de trou |
| Coût |
★★★★☆ |
★★☆☆☆ |
★☆☆☆☆ |
| Mobilité |
★★ ☆☆☆ (manuel / chariot élévateur) |
★★★★ ☆ (Drive de piste) |
★★★★★ (mouvement à grande vitesse) |
| Adaptabilité à l'espace de travail |
★★★★★ |
★★★☆☆ |
★★☆☆☆ |
| Niveau d'automatisation |
★★☆☆☆ |
★★★★☆ |
★★★★☆ |
| Convient aux scénarios de construction |
Œuvres mineures / sites étroits |
Mines moyennes et grandes / terres plates |
Fonctionnement mobile / ingénierie du puits profond |
7 Conclusion
Le forage de type support en bas de type est un équipement de forage économique, pratique et adaptable, qui est très adapté aux projets avec un terrain complexe, un espace de construction limité ou un budget limité. Surtout dans la construction de trous de souffle, le support d'ancrage et le petit forage de puits d'eau géothermique, la plate-forme de forage de type support a montré de solides avantages avec sa flexibilité et ses performances à coût élevé.
Si vous avez des exigences de construction spécifiques (telles que le diamètre des trous, la profondeur, le type de roche), je peux recommander le modèle et la configuration appropriés pour vous.
