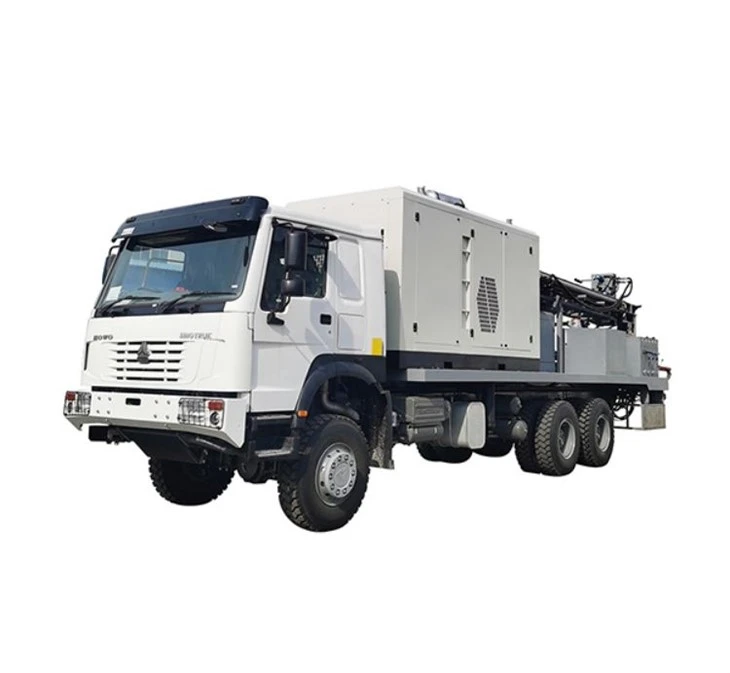

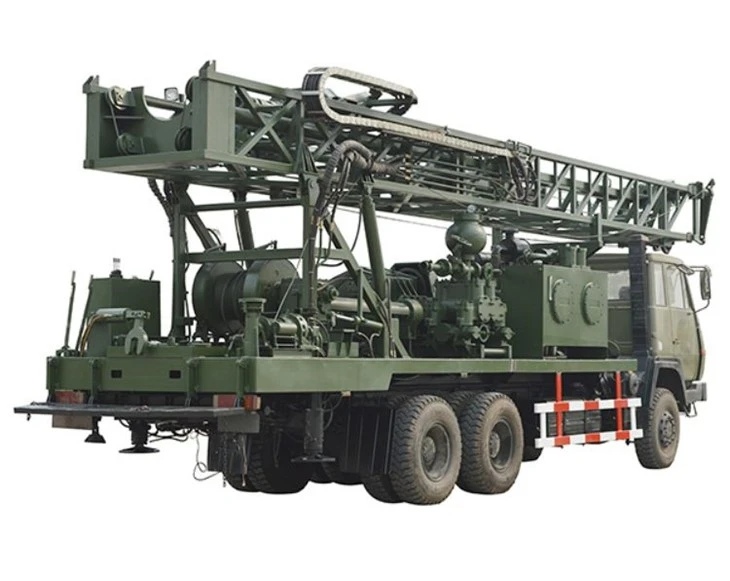

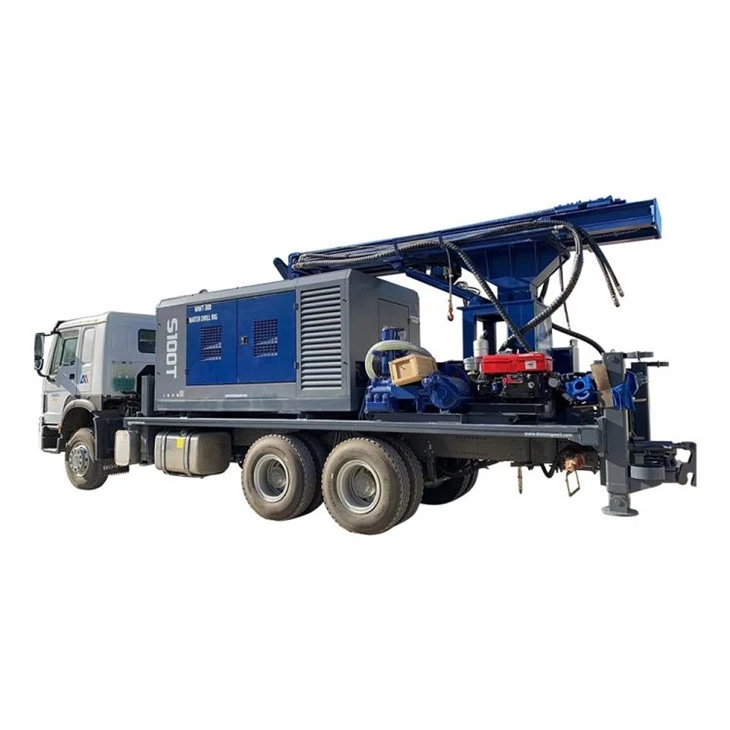

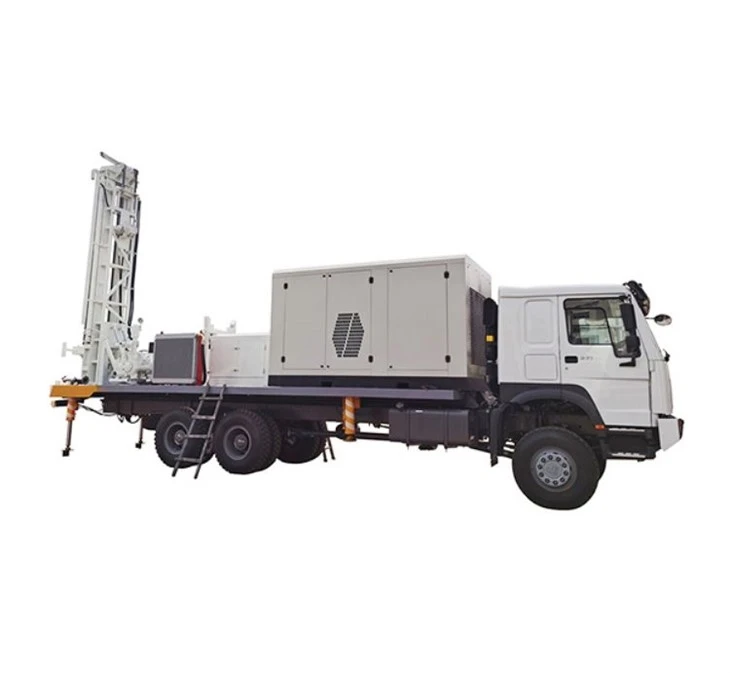

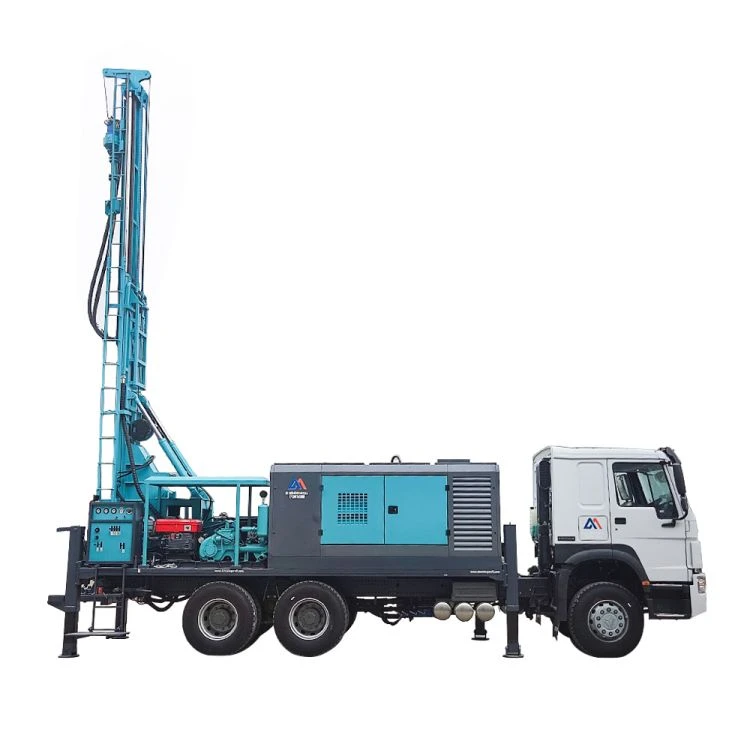

Équipement de forage d'eau de forage monté sur camion





Paramètres techniques	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Profondeur de forage (m)	180	250	280	350	400	500	680	800
Diamètre du foret (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Moteur équipé	Yuchai 65 kW ou prise de force	Yuchai 70 kW ou prise de force	Yuchai 75 kW ou prise de force	Yuchai 92 kW ou prise de force	DEUTZ 103kW ou prise de force	Yuchai 118 kW ou prise de force	Cummins 154 kW ou prise de force	Cummins 194 kW ou prise de force
Course d'alimentation (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Longueur de la tige de forage (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Vitesse de rotation (tr/min)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Couple d'oscillation (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Force de levage de l'installation (T)	12	14	17	18	25	26	30	36







Capacité

Diamètre du trou : 140 – 325 mm (51/2 pouces – 13 pouces)

Profondeur maximale : 250 mètres à 203 mm (8 pouces) de diamètre

Méthode de forage : DTH et forage rotatif



Force motrice

Option 1 : Utiliser le système de prise de force et la boîte de vitesses pour obtenir la puissance du moteur du camion (290 ch/336 ch/371 ch) pour entraîner le système hydraulique.

Option 2 : Configuration individuelle de la plate-forme avec un moteur diesel de 75 kW.



Structure de la plateforme

Structure en acier soudé robuste de type I et C recouverte de plaques de caillebotis de 5 mm



Assemblage du mât

La flèche de forage composite est levée par deux vérins, augmentant la force de levage et réduisant les dimensions de transport.

Longueur hors tout du mât : 8000 mm

Course de la tête pivotante : 6600 mm

Manipulation des cannes : 6 m

Ouverture du centreur : 14 po (355 mm)

Vérins de levage du mât : le mât est levé par deux vérins hydrauliques



Système d'alimentation

1 x vérin hydraulique double effet avec système d'enroulement de câble 1:3

Force de traction : 17 tonnes

Force de traction : 10 – 110 tonnes

Vitesse de traction : 25 m/min

Vitesse de descente : 30 m/min



Assemblage de la tête pivotante

Corps en acier développé en interne avec réduction à engrenage droit et lubrification par bain d'huile, entraîné par deux moteurs hydrauliques.

Couple maximum : 6000 Nm

Vitesse : 66 – 135 tr/min, contrôle fin



Système hydraulique

2 x pompes doseuses pour l'alimentation et la rotation

1 x pompe doseuse pour pompe à boue

3 x pompes doseuses pour refroidisseur hydraulique, fonctionnement auxiliaire et micro-alimentation.

Pression maximale du système : 2900 psi (200 bar)

Refroidisseur d'huile hydraulique : 70 gpm

Capacité du réservoir d'huile hydraulique : 600 litres



Panneau de contrôle

Le panneau de commande central est situé à l'arrière de l'unité avec un accès facile au plancher de forage et est équipé de tous les instruments, systèmes de contrôle et interrupteurs d'urgence nécessaires. Un dispositif de verrouillage est fourni pour assurer la sécurité du panneau de commande.



Clé de démontage

4 vérins de nivellement hydrauliques sont fournis pour un réglage et un nivellement rapides des vérins, équipés de guides télescopiques robustes. Des clapets anti-retour verrouillables sont fournis pour des raisons de sécurité et ont une capacité de charge suffisante.



Pompe d'injection d'eau/mousse (en option)

Pompe triplex d'injection d'eau à commande hydraulique avec accessoires nécessaires, régulateur de pression, régulateur de débit, clapet anti-retour et filtre d'aspiration.

Débit maximum : 80 l/min

Pression maximale : 40 kg/cm²

Changeur de tige unique : Changeur de tige unique à commande manuelle pour fixer la tige de forage à la tête pivotante

Treuil : Treuil auxiliaire à commande hydraulique pour le chargement des tiges de forage dans le changeur de tiges avec une capacité de levage de 5 tonnes.



Machine à souder

Un alternateur de soudage semi-sans balais à entraînement hydraulique est disponible pour le soudage du boîtier

Taille d'électrode recommandée : 2,5 mm à 5 mm uniquement

Courant de soudage : 300 ampères à un cycle de service de 60 %

Monophasé en option : 6,0 kVA à 220 V, 50 Hz



Lubrificateur de conduite de gaz

Un lubrificateur en ligne de type Venturi à action positive est disponible pour lubrifier les marteaux de fond de trou.

Capacité du réservoir de carburant : 15 litres

Pression de service : 350 psi



Compresseur d'air recommandé

PUITS MINIERS/ATLAS COPCO/LIUTECH

Capacité du compresseur d'air :

Moteur 1100CFM – 25 BAR – 309 kW

Moteur 900CFM – 22 BAR – 228kw



Pompe à boue

Pompe à boue BW 250 à commande hydraulique

Course : 4″ (100 mm)

Puissance moteur : 15 Kw

Déplacement (maximum recommandé) : 250 L/min

Pression de service maximale : 2,5 Mpa

Accessoires supplémentaires : veilleuse, boîte à outils, support pour marteau

Manuel d'utilisation : Manuel d'utilisation, d'entretien et de pièces de rechange



Options de camion

Camion SINO HOWO : 6*4/6*6/8*4

Camion Dongfeng : 6*4/6*6/8*4

Camion du Shaanxi : 6*4/6*6/8*4







Notre plate-forme de forage montée sur camion est un produit personnalisé que les clients peuvent personnaliser en fonction de leurs besoins réels.
