I . Configuration et origine complètes
Composants de la technologie de base
Élément de vis de compresseur (compression en une seule étape)
Composants importés
Système de contrôle
Couplage
Vanne de chargement / déchargement d'admission, soupape de régulation, soupape de solénoïde
Filtre d'admission d'air, filtre à huile, séparateur d'huile d'huile
Tuyaux flexibles à haute température
Tous les composants ci-dessus, y compris le système de contrôle et d'autres pièces, sont produits par Atlas Copco Airpower en Belgique ou OEM fabriqué en Europe .
Composants domestiques
Châssis de remorque et système d'essieu, spécialement conçu pour les conditions routières chinoises
Moteur diesel: moteur Dongfeng Cummins China Stage IV
Enceinte, coton insonorisé et chicanes
Tank de stockage d'air et soupape de sécurité
Ventilateur de refroidissement et unité de radiateur
Tuyaux flexibles à température ambiante et tuyaux de carburant
Divers joints de tuyaux et pièces moules
Filtre diesel
Boîte de vitesse
Soupape de pression minimale
Capteurs et câblage connexe
Parmi ceux-ci, le moteur diesel est fabriqué par Dongfeng Cummins Engine Co ., Ltd ., tandis que les autres composants sont produits par les fournisseurs d'Atlas Copco dans Wuxi .
II . Affichage de contrôle principal
Gauge de pression de travail du compresseur
Bouton de chargement du compresseur
Compteur d'heure de fonctionnement cumulatif
Lautres d'alarme et d'indicateur de défaut
Bouton de démarrage / arrêt et module de contrôle
Affichage du réservoir de carburant et Def (urée)
Indicateur de niveau d'huile de l'élément vis
Indicateur de colmatage du filtre d'admission d'air
Iii . Principaux dispositifs et fonctions de protection principales
Protection automatique de l'arrêt:
Température de sortie du compresseur High Alarm Light
Pression d'huile moteur Lumière alarme
Température de liquide de refroidissement du moteur Lumière alarme élevée
Feux d'alarme de niveau du réservoir à faible alimentation et de DEF
Arrêter l'auto-coche et l'invite de régénération après le traitement
Système de rythme standard pour l'optimisation d'économie d'énergie
Iv . accompagnant les documents et les éléments
Manuel du fonctionnement et de la maintenance du produit
Catalogue de pièces de rechange
Navire sous pression et certificats de soupape de sécurité
50- Hour Maintenance Kit

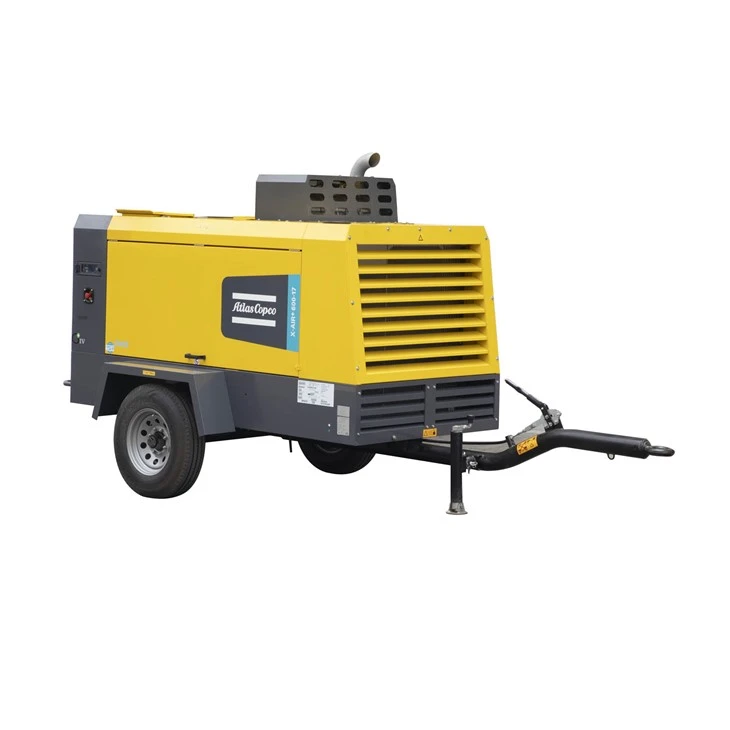

Détail X-Air 600-17
1. Paramètres techniques principaux
Formulaire du compresseur d'air: compression de vis primaire, refroidissement par air, lecteur moteur diesel, fonctionnement mobile sur le terrain
|
Paramètre technique
|
|
X-Air + 600-17
|
|
Maisse de volume de gaz nominal
|
Mètre cube / minute m ³ / min
|
17.2-14.3
|
|
Pression de travail
|
Bar à kilogramme
|
5-17
|
|
Vitesse du moteur maximale (pleine charge)
|
RPM (révolutions par minute)
|
2200-1900
|
|
Volume d'huile lubrifiante à vis
|
Élever L
|
42 (quantité de remplacement par cycle de maintenance)
|
|
Volume de réservoir de stockage de gaz (réservoir de séparation de pétrole et de gaz)
|
Élever L
|
76
|
|
Capacité du réservoir de carburant / du réservoir d'urée
|
Élever L
|
175/-
|
|
Contenu à l'huile à la sortie d'air comprimé
|
ppm
|
<5
|
|
Température comprimée de sortie d'air (basée sur les conditions de référence nominales)
|
Celsius 0 c
|
100
|
|
Conditions de fonctionnement de référence nominales
|
|
|
|
Pression d'admission absolue
|
Bar à kilogramme
|
1
|
|
Humidité aérienne relative
|
%
|
0
|
|
Température de l'air d'entrée
|
Celsius 0 c
|
20
|
|
Conditions de travail extrêmes
|
|
|
|
Pression de travail efficace minimale du réservoir de stockage de gaz
|
Bar à kilogramme
|
4
|
|
Pression de travail efficace maximale du réservoir de stockage de gaz (déchargement)
|
Bar à kilogramme
|
18
|
|
température ambiante maximale
|
Celsius 0 c
|
50
|
|
Température de démarrage minimale
|
Celsius 0 c
|
-10 / -25 (Démarrage à froid facultatif)
|
|
Altitude la plus élevée
|
Mi m
|
3000
|
2. moteur diesel
| fabricant | Cummins | |
| modèle | B5.9cs4 Giv Standard | |
| Puissance de sortie à vitesse nominale | Kilowatt kw | 154 |
| Facteur de charge | % | - |
| liquide de refroidissement | Liquide de refroidissement | |
| Cylindres | Moteur de cylindre en ligne | |
| Volume de système d'huile lubrifiant | Élever L | 16,5 (quantité de remplacement par cycle de maintenance) |
| Capacité du système de refroidissement | Élever L | 28 |
3. Dimensions et poids globaux
| Longueur de la machine entière * Largeur * Hauteur - Type de remorque (y compris MOP) | Millimètre mm | 4700*1940*2400 |
| Longueur de la machine entière * Largeur * Hauteur - Type de boîte | Millimètre mm | 2960*1400*2110 |
| Remorque / boîte de poids entièrement machine (poids humide) | Kilogramme (kg) | 2300/2200 |
| Taille de la vanne d'échappement | S'inscrire | 1*G2,1*G3/4 |
