Examinons en profondeur un outil intéressant utilisé sur les plates-formes de forage : le foret à rouleau conique. Je viens d'un fournisseur d'appareils de forage et j'ai pu constater par moi-même comment ces pièces font des merveilles. Ces forets à rouleaux coniques sont comme les héros méconnus du monde du forage, effectuant le sale boulot de couper toutes sortes de roches.
Qu'est-ce qu'un embout à rouleau conique ?
Tout d’abord, qu’est-ce qu’un foret à rouleau conique ? C'est une sorte de foret, et il y a ces choses en forme de cône dessus. Habituellement, il y a deux ou trois cônes, mais parfois on peut en trouver des avec quatre. Ces cônes sont montés sur roulements afin de pouvoir tourner librement. Les cônes sont recouverts de dents, qui peuvent être constituées de différents matériaux comme l'acier ou le carbure de tungstène.
Comment ça marche ?
Les bases
Lorsque vous démarrez une opération de forage, le trépan à rouleau conique est fixé à l'extrémité du train de tiges. Le train de tiges est essentiellement une longue série de tuyaux qui relient le trépan à l’appareil de forage en surface. L'appareil de forage fournit la puissance nécessaire pour faire tourner le train de tiges et, à mesure que le train de tiges tourne, le trépan à rouleau conique tourne également.
Au fur et à mesure que le foret tourne, les cônes roulent le long du fond du trou. Les dents des cônes s'enfoncent dans la roche. C'est comme utiliser une râpe à fromage sur un gros bloc de fromage, mais au lieu de fromage, c'est dur - comme des ongles.
Concassage et cisaillement
Il existe deux manières principales pour un trépan à rouleau de briser la roche : le concassage et le cisaillement.
Lorsque le poids est appliqué du train de tiges sur le trépan, les dents des cônes appuient fortement sur la roche. Cela crée beaucoup de pression aux points où les dents touchent la roche, ce qui provoque la fissuration et la rupture de la roche en petits morceaux. C'est l'action écrasante.
En même temps, lorsque les cônes roulent, les dents glissent également sur la surface de la roche. Ce mouvement de glissement crée une force de cisaillement qui aide à briser davantage de morceaux de roche. C'est une combinaison de ces deux actions - concassage et cisaillement - qui permet au trépan à rouleau de percer efficacement la roche.
Action de jet
Un autre élément important du fonctionnement d’un foret à rouleau conique est l’action de jet. Il y a des buses sur le trépan qui projettent le fluide de forage vers le fond du trou. Ce fluide est généralement un mélange d’eau, de boue et d’autres produits chimiques.
L'action de jet a plusieurs objectifs. Premièrement, cela aide à refroidir le bit. Le perçage génère beaucoup de chaleur et si la mèche devient trop chaude, elle peut s'user rapidement. Le fluide aide également à nettoyer le fond du trou en éliminant les déblais de roche. Si les déblais restent au fond du trou, ils peuvent gêner le foret et ralentir le processus de forage.
Types de forets à rouleaux coniques
Embouts à dents en acier
Les mèches à dents en acier sont idéales pour les roches plus tendres. Les dents de ces embouts sont en acier et sont conçues pour être auto-affûtées. Au fur et à mesure que le foret s'use, de nouvelles dents sont exposées, ce qui permet au foret de continuer à couper efficacement. Ces trépans sont souvent utilisés dans le forage pétrolier et gazier lorsque les formations rocheuses sont relativement molles.
Embouts à insert en carbure de tungstène (TCI)
Les forets TCI sont utilisés pour les roches plus dures. Au lieu de dents en acier, ils sont dotés d'inserts en carbure de tungstène. Le carbure de tungstène est extrêmement dur et résistant à l'usure, ce qui rend ces forets parfaits pour percer des formations dures comme le granit et le calcaire.
Nos plates-formes de forage et trépans à rouleaux

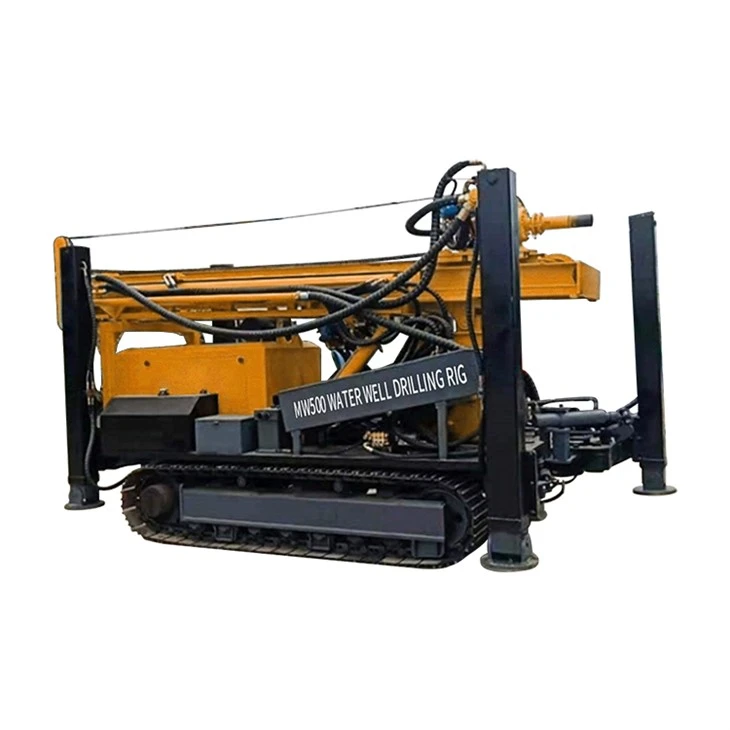

En tant que fournisseur d'appareils de forage, nous proposons une gamme d'appareils de forage qui fonctionnent parfaitement avec les trépans à rouleaux coniques. Par exemple, notrePlate-forme de forage de puits d'eau sur chenilles hydrauliqueest une excellente option pour le forage de puits d’eau. Il fournit la bonne quantité de puissance et de couple pour faire tourner le train de tiges avec un trépan à rouleau conique, même dans des conditions difficiles de sol et de roche.
NotreMachine d'exploration géologiqueest un autre équipement pour lequel les embouts à rouleaux coniques sont cruciaux. Lorsque vous effectuez une exploration géologique, vous devez être capable de forer différents types de roches pour obtenir des carottes. Le trépan à rouleau conique, avec sa capacité à travailler dans diverses formations rocheuses, est l'outil incontournable pour cette machine.
Et puis il y a notreAppareil de forage au fond du trou. Cette plate-forme est conçue pour le forage profond et nécessite des forets hautes performances. Les forets à rouleaux coniques sont à la hauteur de la tâche, car ils peuvent maintenir leur efficacité de coupe même à de grandes profondeurs.
Facteurs affectant les performances des trépans à rouleaux coniques
Type de roche
Comme je l’ai mentionné plus tôt, différents types de roches nécessitent différents types de trépans à rouleaux. Les roches molles sont plus faciles à percer, vous pouvez donc utiliser une mèche à dents en acier. Les roches dures, en revanche, ont besoin d’un peu de TCI. Si vous essayez d’utiliser le mauvais type d’embout, vous vous retrouverez avec beaucoup de problèmes. Le foret s'usera rapidement et la progression du forage sera très lente.
Poids sur bit (WOB)
Le poids sur le mors est crucial. Si vous n’appliquez pas suffisamment de poids, les dents ne pourront pas pénétrer efficacement dans la roche. Mais si vous appliquez trop de poids, la mèche peut devenir surchargée et être endommagée. Il faut trouver le bon équilibre en fonction du type de roche et du mors que vous utilisez.
Vitesse de rotation
La vitesse à laquelle le train de tiges tourne également affecte les performances du trépan à rouleau conique. Une vitesse de rotation plus élevée peut augmenter la vitesse de perçage, mais elle peut également entraîner une usure plus importante du foret. D’un autre côté, une vitesse de rotation plus faible peut réduire l’usure, mais ralentira le processus de perçage. Vous devez trouver la vitesse de rotation optimale pour chaque travail de perçage.
Pourquoi nous choisir comme fournisseur d'appareils de forage ?
Nous comprenons l'importance d'avoir le bon équipement pour le travail. Nos appareils de forage sont conçus pour durer et sont compatibles avec les trépans à rouleaux coniques de haute qualité. Que vous fassiez du forage pour l'eau, que vous fassiez de l'exploration géologique ou que vous approfondissiez le pétrole et le gaz, nous avons l'appareil qu'il vous faut.
Si vous êtes intéressé par nos produits, n'hésitez pas à nous contacter pour une discussion détaillée. Nous sommes là pour vous aider à comprendre quelle combinaison d'appareil de forage et de trépan à rouleau conique fonctionnera le mieux pour votre projet spécifique. N'hésitez pas à nous contacter pour entamer la conversation sur vos besoins en forage.
